Le plateau calcaire d’Angoulême, perché à 100 mètres au-dessus des vallées de la Charente et de l’Anguienne, présente un sous-sol criblé de karsts et de paléovallées comblées d’argiles. Un simple coup de sonde mécanique rate souvent ces vides parce que la roche encaissante est massive. La résistivité électrique, et en particulier le Sondage Électrique Vertical, détecte justement ces contrastes de conductivité entre le calcaire résistant et les argiles saturées. Sur des projets comme l’extension du pôle image ou les fondations profondes du quartier de Ma Campagne, on combine le SEV avec un essai au pénétromètre statique pour caler les interfaces avant tout terrassement.
En terrain calcaire angoumoisin, le SEV différencie les argiles de décalcification conductrices du rocher massif résistant, là où le pénétromètre refuse.
Méthodologie et portée

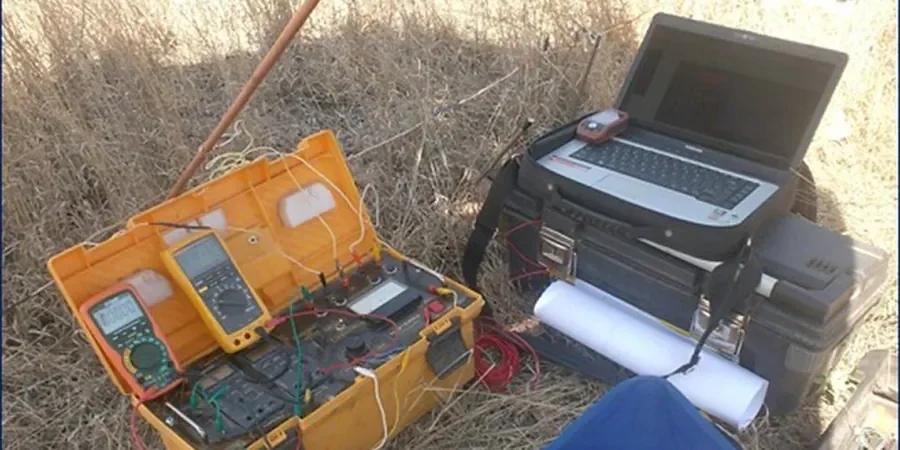

Angoulême a doublé sa surface urbanisée depuis les années 1970, mordant sur les coteaux crayeux et les anciennes carrières souterraines du plateau. Ces terrains hétérogènes exigent une imagerie géophysique avant toute implantation. Le SEV déploie un quadripôle Schlumberger ou Wenner selon la profondeur cible, avec des espacements AB pouvant atteindre 200 mètres pour sonder jusqu’à 40–50 mètres. L’injection d’un courant continu dans le sol et la mesure du potentiel résultant permettent de construire une courbe de résistivité apparente, inversée avec le logiciel RES2DINV pour obtenir un modèle 1D multicouche. Notre laboratoire utilise un résistivimètre Syscal Pro avec dix niveaux de stacking automatique, seuil de rejet de 0,3 % et compensation de polarisation spontanée, ce qui est critique dans les calcaires aquifères où les potentiels naturels dépassent souvent 100 mV. Chaque profil est systématiquement corrélé à un forage destructif avec enregistrement des paramètres de foration.
Considérations locales
Sur un chantier de logements collectifs boulevard de Bigorre, le maître d’ouvrage avait prévu des semelles filantes sur un calcaire affleurant. Deux sondages mécaniques sur trois confirmaient un refus à 80 cm. Le troisième, planté au droit d’un remplissage argileux invisible en surface, descendait à 7 mètres avant refus. On a déployé un SEV en étoile autour du point douteux. La courbe de résistivité a révélé une anomalie conductrice de moins de 15 Ω.m, large de 12 mètres, correspondant à une doline colmatée. Sans cette investigation géophysique, l’hétérogénéité de portance aurait provoqué des tassements différentiels sous la structure. Le bureau d’études a redimensionné les fondations avec un radier nervuré et un géotextile de séparation. Le coût supplémentaire des fondations spéciales est resté inférieur de 60 % au budget qu’aurait englouti une reprise en phase chantier.
Normes applicables
NF P 94-500 (missions géotechniques, classification G2 AVP/PRO), ASTM D6431-18 (Standard Guide for Using the Direct Current Resistivity Method), Recommandations CFGI (Comité Français de Géologie de l’Ingénieur) pour la détection de cavités, Eurocode 7 – NF EN 1997-2 (essais de reconnaissance in situ, corrélation géophysique)
FAQ
Quelle est la différence entre un SEV et une tomographie électrique pour détecter une cavité à Angoulême ?
Le SEV réalise un sondage ponctuel 1D en un point, avec une profondeur d’investigation importante (40–50 m) pour un coût modéré. La tomographie électrique (ERT) déploie un profil 2D continu et détecte la géométrie latérale d’une anomalie, mais sa profondeur est limitée par la longueur du dispositif. Pour une recherche de cavité sous un projet de maison individuelle, on préconise 3 à 4 SEV en triangle. Pour un linéaire d’infrastructure, une ERT est plus pertinente.
Quel est le délai d’intervention et de rendu des résultats ?
L’acquisition terrain prend une demi-journée à une journée selon le nombre de SEV ou la longueur du profil ERT. Le traitement des données (inversion, filtrage des points aberrants, corrélation avec les logs de forage) demande 3 à 5 jours ouvrés. Le rapport géotechnique est livré sous format PDF et les données brutes sous format RES2DINV, exploitables par le bureau d’études.
La résistivité est-elle fiable dans les terrains calcaires fracturés d’Angoulême ?
Très fiable si on interprète correctement les gammes de résistivité. Un calcaire sain du Turonien donne des valeurs de 800 à 5000 Ω.m. Une zone fracturée saturée d’eau descend à 100–400 Ω.m. Une argile de décalcification humide tombe à 5–30 Ω.m. Le contraste est suffisant pour cartographier les hétérogénéités. On cale toujours les iso-valeurs sur au moins un forage de reconnaissance pour éviter les équivalences lithologiques.
Quel budget prévoir pour une campagne de mesure électrique sur un terrain à bâtir ?
Pour un terrain à bâtir standard sur le plateau angoumoisin, une campagne typique de 4 à 6 SEV avec rapport d’interprétation se situe entre 650€ et 890€, selon la profondeur d’investigation et le nombre de points. Une tomographie électrique 2D sur un linéaire de 200 mètres représente un investissement légèrement supérieur, justifié par la continuité d’information obtenue.
