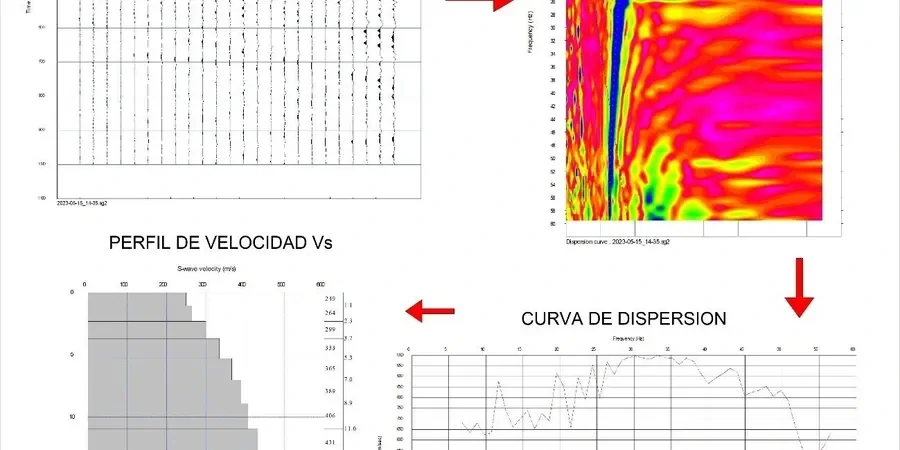

À Angoulême, le calcaire affleurant des plateaux donne trop souvent un faux sentiment de sécurité parasismique. Les bureaux d'études et les maîtres d'ouvrage oublient que les couches superficielles d'altération, les argiles de décalcification et les poches de remplissage karstique modifient radicalement la réponse sismique du site. La classification EC8 repose sur la VS30, qui ne se devine pas sur un simple relevé géologique de surface. Nous voyons régulièrement des projets recalés au stade du contrôle technique parce que le rapport de sol ne contenait qu'une hypothèse de classe B, sans mesure réelle. La méthode MASW par dispositif multicanal actif lève cette incertitude en une matinée de terrain. L'équipement sismographe 24 géophones et la source d'énergie calibrée livrent un profil de vitesse des ondes S jusqu'à 30 mètres, exploitable directement pour le dimensionnement des structures sous sollicitation sismique selon l'Eurocode 8 et l'arrêté du 22 octobre 2010 modifié. Nos résultats sont traités avec le logiciel de dispersion SurfSeis, et chaque courbe est validée par l'ingénieur responsable avant émission du rapport.
Une VS30 mesurée à 280 m/s au lieu des 360 m/s supposés change la catégorie de sol de B en C et majore le spectre de réponse élastique de 30 %. L'économie sur l'essai devient un surcoût structurel.
Considérations locales
À Angoulême, nous voyons régulièrement des rapports d'avant-projet où le géotechnicien attribue une classe de sol B « par défaut » au calcaire sous-jacent, sans mesure in situ. Cette pratique est dangereuse pour les bâtiments de catégorie III et IV (ERP, établissements scolaires, hôpitaux) situés sur les replats recouverts de placages argileux. Un sol de classe C ou D amplifie les accélérations spectrales en période courte, et si le modèle structural n'a pas intégré cette amplification, le dimensionnement parasismique est sous-estimé. La conséquence n'est pas théorique : des désordres sur remplissages de façade et cloisons sont documentés même pour des séismes modérés dans le Sud-Ouest. L'arrêté du 22 octobre 2010 classe une partie du département en zone de sismicité faible à modérée, mais l'amplification de site dépend uniquement de la géologie locale, pas du zonage régional. Une mesure MASW bien positionnée — idéalement couplée à un sondage SPT pour caler la colonne lithologique — coûte infiniment moins qu'une reprise en sous-œuvre sur un ouvrage livré.
FAQ
Quel est le prix d'une mesure MASW/VS30 à Angoulême?
Le coût d'une campagne MASW sur Angoulême et ses environs se situe entre 1 340 € et 2 540 € HT, selon le nombre de dispositifs, la profondeur d'investigation requise et l'éventuel couplage avec des enregistrements H/V. Un profil MASW isolé avec 1 tir central et 1 tir déporté démarre autour de 1 340 €. Le tarif inclut la préparation du site, l'acquisition, le traitement des données par inversion et le rapport signé par un ingénieur géotechnicien senior. Le devis est établi après analyse de votre plan de masse et de la carte géologique locale.
Pourquoi la VS30 est-elle obligatoire pour les ERP et les bâtiments scolaires?
La VS30 est le paramètre de classification sismique des sols défini par l'Eurocode 8 (NF EN 1998-1). Pour les établissements recevant du public de catégories III et IV, la réglementation parasismique française impose de connaître la classe de sol réelle — A, B, C ou D — car le spectre de dimensionnement en dépend directement. Une hypothèse non vérifiée peut conduire à sous-dimensionner les structures, ce qui engage la responsabilité du maître d'ouvrage et du bureau de contrôle.
Combien de temps dure une acquisition MASW sur le terrain?
Une acquisition MASW standard avec 24 géophones et 2 à 3 points de tir prend entre 1 heure et 1 heure 30 sur site, installation comprise. Les dispositifs plus longs (câble de 69 mètres avec espacement de 3 mètres) nécessitent environ 2 heures. Le traitement des données et la rédaction du rapport demandent 4 à 5 jours ouvrés. Nous intervenons sans gêner le chantier, la source sismique étant une masse portative, sans forage ni engin lourd.
Quelle est la différence entre MASW actif et passif?
Le MASW actif utilise une source contrôlée (masse, marteau) et un dispositif de géophones alignés pour générer et enregistrer les ondes de surface. Il résout bien les 15 à 25 premiers mètres. Le MASW passif exploite le bruit de fond ambiant ou des sources lointaines pour atteindre des profondeurs de 50 à 100 mètres. À Angoulême, sur les sites karstiques où le bedrock peut être profond, nous combinons les deux approches, ou nous couplons le MASW actif avec des mesures H/V pour étendre le profil sans perte de résolution.
Les résultats MASW sont-ils suffisants pour le dimensionnement des fondations?
Le MASW fournit le profil de vitesse des ondes S et le module G0, paramètres essentiels pour l'analyse dynamique et la classification sismique. Pour le dimensionnement statique des fondations, ces données doivent être complétées par des essais de résistance mécanique. Nous recommandons de coupler la campagne MASW avec un essai CPT ou des sondages pressiométriques pour obtenir la portance et le module pressiométrique, indispensables au calcul des tassements selon la norme NF P94-261.
