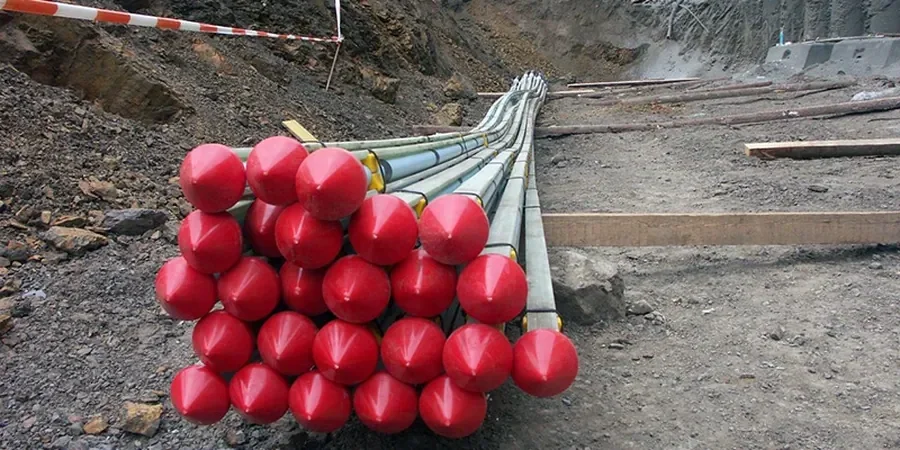

À Angoulême, la topographie de plateau entaillé par les vallées de la Charente et de l’Anguienne impose régulièrement des soutènements provisoires ou définitifs. Nous constatons que beaucoup de projets sous-estiment la variabilité du rocher calcaire : un massif apparemment sain peut cacher des poches d’altération ou des karsts. Une conception d'ancrages actifs ou passifs bien menée évite les déconvenues en phase chantier. Elle s'appuie sur une reconnaissance géotechnique rigoureuse, indispensable pour caler la longueur de scellement et la capacité en traction. Avant de forer, nous recommandons souvent de vérifier la compacité des horizons sous-jacents avec un essai CPT lorsque le rocher est altéré en tête, afin de ne pas sur-dimensionner inutilement les tirants.
Dans le karst charentais, un scellement d'ancrage mal positionné peut perdre 40 % de sa capacité sans signe précurseur.
Méthodologie et portée
Le sous-sol d'Angoulême est dominé par les calcaires crayeux du Turonien et du Coniacien, surmontant par endroits des marnes et argiles de décalcification. Cette succession stratigraphique crée des contrastes de résistance au cisaillement très marqués sur quelques mètres : on peut passer d'un calcaire à 25 MPa de résistance en compression simple à une marne altérée inférieure à 0,5 MPa. Pour un ancrage passif de type clou, c'est la cohésion de l'encaissant qui gouverne l'adhérence ; pour un tirant actif précontraint, le frottement latéral dans la zone de scellement devient critique. Nous dimensionnons systématiquement en distinguant trois mécanismes : arrachement du bulbe, glissement de l'interface coulis-terrain et stabilité globale du massif renforcé. Le calcaire angoumoisin présente souvent une perméabilité de fissures qui oblige à soigner l'injection du coulis. Les normes d'application de l'Eurocode 7 (NF P94-282 pour les écrans, NF EN 1537 pour les tirants) servent de cadre, mais c'est la connaissance locale des karsts et des circulations d'eau souterraine qui fait la différence entre un projet robuste et un projet risqué.
FAQ
Quelle est la différence entre un ancrage actif et un ancrage passif pour un mur de soutènement ?
Un ancrage actif est mis en tension après scellement, créant une force de compression dans le massif. Cela limite les déplacements dès l'origine, ce qui est précieux en site urbain dense comme le quartier Saint-Martial à Angoulême. Un ancrage passif (clou) ne travaille qu'une fois le terrain en mouvement : il mobilise sa résistance par frottement le long du scellement au fur et à mesure que la déformation se produit.
Combien coûte une étude de conception d'ancrages sur Angoulême ?
Pour une mission complète incluant le dimensionnement, les plans d'exécution et le suivi des essais de traction, le budget se situe généralement entre €1.040 et €3.820, en fonction du nombre de files d'ancrages et de la complexité géologique du site. Les formations karstiques de l'Angoumois peuvent nécessiter des investigations complémentaires, ce qui influence l'enveloppe finale.
Quels essais réalisez-vous pour garantir la tenue d'un ancrage dans le calcaire charentais ?
Nous imposons toujours un essai de traction de convenance avant de lancer la production, avec au moins un tirant instrumenté poussé jusqu'à 1,5 fois la charge de service. En phase de réception, chaque ancrage subit un essai à 1,25 fois la charge de service. La courbe de fluage est analysée pour détecter une éventuelle perte de tension liée aux fissures du karst.
