Limites d'Atterberg à Angoulême : essais en laboratoire accrédité

Angoulême s'est développée sur un éperon rocheux calcaire perché au-dessus de la Charente, mais dès qu'on descend vers l'Isle ou La Couronne, on tape des argiles de décalcification capricieuses qui gonflent à la première pluie et se rétractent en été. Le puits d'inspection en rive gauche nous montre régulièrement des passées marneuses que le Crétacé supérieur a mal digérées. Les limites d'Atterberg, c'est le test qu'on lance en premier pour savoir si ces sols vont nous pourrir la portance en période humide. Ici le plateau domine à 100 mètres d'altitude, mais les versants descendent à 30 mètres en à peine 500 mètres de dénivelé latéral, ce qui concentre l'eau dans les colluvions. On fait l'essai selon la norme NF P94-051, avec la coupelle de Casagrande et la méthode du rouleau, dans notre laboratoire agréé COFRAC. Le résultat tombe en deux jours ouvrés et permet de trancher sur la classe de plasticité avant de dimensionner les fondations.

Un indice de plasticité de plus de 20 sur les argiles de décalcification d'Angoulême, et on change de système de fondation.

Méthodologie et portée

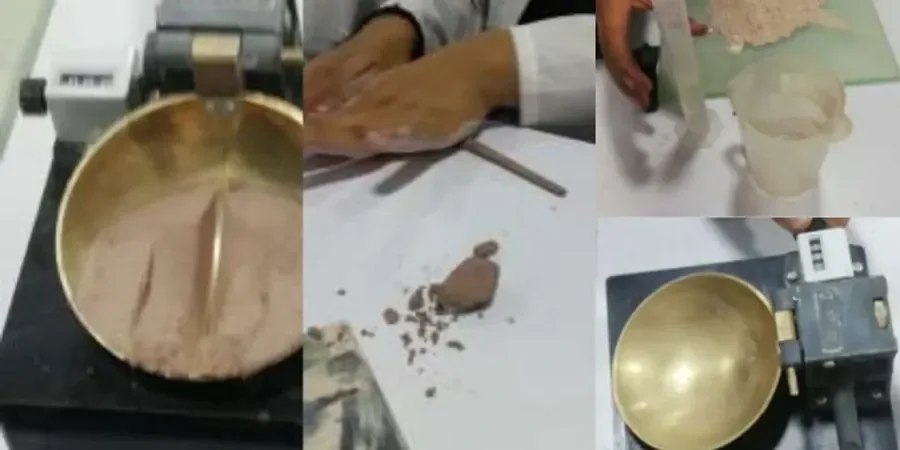

Entre le quartier Saint-Cybard au pied du plateau et le secteur de Ma Campagne plus à l'est, la granulométrie est trompeusement similaire, mais la plasticité n'a rien à voir. Saint-Cybard charrie des limons alluviaux de la Charente avec un indice de plasticité autour de 12, tandis que Ma Campagne repose sur des argiles à silex qui grimpent facilement à 25 de Ip. Sans l'essai d'Atterberg, on classerait les deux en A-4 et on se planterait sur la sensibilité au retrait-gonflement. Notre procédure suit NF P94-051 à la lettre : séchage à l'étuve à 105°C, tamisage à 400 µm, puis détermination de la limite de liquidité à la coupelle et de la limite de plasticité au rouleau. On reporte les résultats sur l'abaque de Casagrande pour classifier le sol selon la GTR. Quand le projet touche un remblai hétérogène, on couple souvent avec une granulométrie pour vérifier la courbe granulométrique complète et éviter les surprises de portance.

Considérations locales

Angoulême culmine à 130 mètres sur le plateau mais plonge à 27 mètres en bord de Charente — un gradient qui active le drainage des argiles vers les points bas. En période de sécheresse, comme celle de 2022 qui a sévi en Charente, les sols argileux se rétractent et ouvrent des fissures qui peuvent déchausser une semelle filante en moins de deux saisons. Le risque retrait-gonflement est classé moyen à fort sur une bonne partie des communes de l'agglomération du Grand Angoulême. Sans un essai de limites d'Atterberg, l'ingénieur structure n'a aucun moyen de caler un indice de consistance fiable. On a vu des dallages de maison individuelle se fissurer en étoile à Soyaux parce que le bureau d'étude avait zappé la plasticité des argiles vertes. Quand les Ip dépassent 20, on préconise une étude de stabilité de talus si le terrain a plus de 2 mètres de dénivelé, ou un approfondissement des fondations avec substitution partielle du sol d'assise.

Paramètres techniques

Paramètre	Valeur typique
Norme appliquée	NF P94-051 (décembre 1993)
Limite de liquidité (WL)	Coupelle de Casagrande, 25 coups de référence
Limite de plasticité (WP)	Méthode du rouleau, diamètre 3 mm
Indice de plasticité (Ip)	Ip = WL - WP
Préparation de l'échantillon	Séchage à l'étuve 105°C, tamisage à 400 µm
Classification résultante	Classe GTR (A1 à A4) et diagramme de Casagrande
Teneur en eau naturelle	Mesurée systématiquement pour calculer Ic (indice de consistance)
Délai de rendu	48 heures ouvrées après réception de l'échantillon intact

Services techniques associés

Essai Atterberg sur échantillon remanié

Vous nous fournissez l'échantillon prélevé en sac. On réalise le séchage, tamisage à 400 µm, puis les deux essais WL et WP selon NF P94-051. Rapport de classification avec diagramme de Casagrande et classe GTR rendu sous 48 heures. Adapté pour les études G2-AVP de lotissement sur les coteaux d'Angoulême.

Prélèvement sur site + essai Atterberg

Notre équipe se déplace sur votre terrain à Angoulême ou dans les communes limitrophes (Soyaux, La Couronne, Saint-Yrieix) pour effectuer des puits de reconnaissance et prélever des échantillons intacts en profondeur. On réalise ensuite les limites d'Atterberg en laboratoire et on vous livre un rapport complet avec profil de plasticité par horizon. Idéal avant le dimensionnement de dallages ou de fondations superficielles en zone argileuse.

Normes applicables

NF P94-051 (1993) : Détermination des limites d'Atterberg – Limite de liquidité à la coupelle et limite de plasticité au rouleau, NF P11-300 / GTR (Guide des Terrassements Routiers) : Classification des sols selon leur nature et leur comportement mécanique, NF P94-050 (1995) : Détermination de la teneur en eau pondérale des matériaux par étuvage

FAQ

Combien coûte un essai de limites d'Atterberg pour un projet à Angoulême ?

Le prix d'un essai de limites d'Atterberg se situe entre 50 € et 100 € par échantillon, selon qu'il s'agisse d'un échantillon déjà prélevé que vous nous apportez ou d'un prélèvement réalisé par nos soins sur site. Le tarif inclut le séchage, le tamisage, la détermination WL et WP et le rapport de classification GTR.

Pourquoi les limites d'Atterberg sont-elles obligatoires dans le Grand Angoulême ?

Les formations argileuses issues de la décalcification du calcaire crétacé sont très présentes sur les plateaux et les versants autour d'Angoulême. Sans essai d'Atterberg, impossible de quantifier la sensibilité au retrait-gonflement qui cause chaque année des sinistres sur les maisons individuelles. Les bureaux de contrôle (SOCOTEC, Bureau Veritas) exigent cet essai pour valider les études G2, surtout depuis les sécheresses à répétition en Charente.

Sous quel délai recevez-vous les résultats des essais Atterberg ?

Nous livrons le rapport d'essai sous 48 heures ouvrées après réception de l'échantillon au laboratoire. Si vous avez besoin des résultats en urgence pour un planning de coulage, nous pouvons activer un circuit prioritaire et vous transmettre les valeurs WL et WP par email sous 24 heures, avec le rapport complet qui suit le lendemain.
